PTN950设备

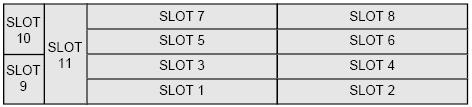

PTN950上常用单板：
单板名称 | 单板描述 | 可插槽位 |
CXP | 主控、交换、时钟合一板 | slot7、slot8 |
EF8T | 8路FE业务处理板（电接口） | slot1～slot6 |
EF8F | 8路FE业务处理板（光接口） | slot1～slot6 |
EG2 | 2路GE业务处理板 | slot1～slot6 |
ML1 | 16路E1业务处理板（75欧姆） | slot1～slot6 |
ML1A | 16路E1业务处理板（120欧姆） | slot1～slot6 |
PIU | 电源板 | slot9、slot10 |
FAN | 风扇板 | slot11 |
说明● EG2单板只有在slot1和slot2上可完全实现2路GE的处理，其他槽位只有第一路GE可实现。● 由于ML1和ML1A除匹配阻抗有区别外，功能特性都一致。如无特殊说明，本文档均以ML1为例进行说明。
● 除电源板外，其他单板均支持热插拔。
● 最大业务交换能力8G。
PTN950故障处理
EG2 单板面板上的指示灯有：
工作状态指示灯（STAT）―红、绿双色指示灯。
状态指示灯（SRV）―红、黄、绿三色指示灯。
端口连接状态指示灯（LINK）―绿色指示灯。
端口数据收发状态指示灯（ACT）―黄色指示灯。
PTN950设备EG2单板，在单板的左部分有link1、ACT1、link2、ACT2、四个指示灯，其中link1、ACT1对应EG2单板上的第一个端口，link2、ACT2对应单板上第二个端口
第一种情况：link1、ACT1都不亮，说明本端收不到对端的光，原因分析，光缆断，或者对端停电。
第二种情况：link1亮ACT1不亮，说明本端能收到对端过来的光，对端收不到本端过去的光，原因分析，纤芯有问题。
第三种情况：link1绿常亮，ACT1黄色闪烁，证明光路没有问题。
PTN950设备EF8F单板
EF8F 单板面板上的指示灯有：
工作状态指示灯(STAT)―红、绿双色指示灯。
状态指示灯(SRV)―红、绿、黄三色指示灯。
端口连接状态指示灯(LINK)―绿色指示灯。
EF8F单板上有8个link指示灯，分别对应8个端口，link灯显示绿色，证明光路没有问题，link灯不亮，说明光路不通，检查光缆、尾纤是否有问题。
PTN950设备CXP单板
TND1CXP单板主要功能特性：
支持系统控制与通信功能
完成单板及业务配置功能
支持主备保护功能
处理二层/三层协议数据报文
监测PIU/FAN单板状态
支持业务接入、处理和调度功能
总业务交换容量8Gbps
支持6个接口槽位
提供辅助接口
支持网管网口、网管串口和扩展网口各1路
支持两路外时钟或外时间接口
支持时钟功能
支持1588V2时钟时间处理协议
支持E1、T1时钟的外时钟处理
支持DCLS或1PPS+串口时间信息的传送处理
支持同步以太的时钟处理

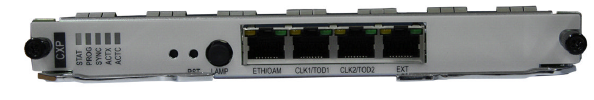

面板接口 | 接口类型 | 用途 |
ETH/OAM | RJ-45 | 网管网口和网管串口/测试网口 |
CLK1/TOD1 | RJ-45 | 外时钟和外时间输入输出1 |
CLK2/TOD2 | RJ-45 | 外时钟和外时间输入输出2 |
EXT | RJ-45 | 扩展网口 |
PTN950设备CXP单板指示灯情况
指示灯 | 颜色 | 状态 | 具体描述 |
单板状态指示灯STAT | 亮（绿灯） | 单板工作正常 | |
亮（红灯） | 单板硬件故障 | ||
灭 | 单板没有开工或单板没有被创建或单板没有上电状态 | ||
软件状态指示灯PROG | 亮（绿灯） | 上层软件初始化；或软件正常运行 | |
亮（红灯） | 内存自检失败；或上层软件加载不成功；或逻辑文件丢失；或上层软件丢失 | ||
100毫秒亮100毫秒灭（绿灯） | 正在进行写FLASH操作或软件加载； | ||
300毫秒亮300毫秒灭（绿灯） | 正处在BIOS引导阶段（上电/复位过程中） | ||
100毫秒亮100毫秒灭（红灯） | BOOTROM自检失败；或者逻辑加载失败 | ||
时钟状态指示灯 SYNC | 亮（绿灯） | 时钟工作正常 | |
亮（红灯） | 时钟源丢失或时钟源倒换 | ||
交换主备指示灯ACTX | 亮（绿灯） | 1+1保护时，表示交换主用状态；无保护时激活成功 | |
灭 | 1+1保护时，表示交换主用状态；无保护时未激活 | ||
主控主备指示灯ACTC | 亮（绿灯） | 1+1保护时，表示主控主用状态；无保护时激活成功 | |
灭 | 1+1保护时，表示主控主用状态；无保护时未激活 |
PTN910设备
PTN910设备常用单板
单板名称 | 单板描述 | 可插槽位 |
CXPA | 主控、交换、时钟合一板(匹配75欧姆E1) | slot1、slot2 |
CXPB | 主控、交换、时钟合一板(匹配120欧姆E1) | slot1、slot2 |
EF8T | 8路FE业务处理板（电接口） | slot3、slot4 |
EF8F | 8路FE业务处理板（光接口） | slot3、slot4 |
EG2 | 2路GE业务处理板 | slot3、slot4 |
ML1 | 16路E1业务处理板（75欧姆） | slot3、slot4 |
ML1A | 16路E1业务处理板（120欧姆） | slot3、slot4 |
PIU | 电源板 | slot5 |
FAN | 风扇板 | slot6 |
说明
● CXPA和CXPB均为双槽位单板，一块CXPA或CXPB同时占用slot1和slot2。由于CXPA和CXPB 除匹配阻抗有区别外，功能特性都一致。
● 由于ML1和ML1A除匹配阻抗有区别外，功能特性都一致。
● 除电源板外，其他单板均支持热插拔。
● 最大业务交换能力3G。
对与EF8F、EG2单板，PTN950上面已经介绍过了，就不在介绍
PTN910设备CXPA/CXPB单板
CXPA/ CXPB单板主要功能特性：
支持系统控制与通信功能
完成单板及业务配置功能
处理二层/三层协议数据报文
监测PIU/FAN单板及其他业务板状态
支持业务接入、处理和调度功能
支持多种业务调度，总交换容量3Gbps
支持2路FE电口和2路FE光口接入
支持16路E1业务接入
支持2个接口槽位
提供辅助接口
支持网管网口、网管串口和扩展网口各1路
支持3路开关输入量，1路开关输出量
系统预留1路公务电话和1路数据透明口
支持时钟功能
支持1588V2时钟时间处理协议
支持E1、T1时钟的外时钟处理
支持DCLS或1PPS+串口时间信息的传送处理
支持同步以太的时钟处理
CXPA/CXPB面板接口
指示灯 | 颜色 | 状态 | 具体描述 |
工作状态指示灯 STAT | 亮（绿灯） | 单板工作正常 | |
亮（红灯） | 单班硬件故障 | ||
亮（黄色） | 表示接口板或者PIM单板上电老化指示或者未加载逻辑 | ||
灭 | 表示单板没有开工或单板没有被创建或单板没有上电状态 | ||
程序状态指示灯 PORG | 亮（绿色） | 表示上层软件初始化；或软件正常运行 | |
亮（红灯） | 表示内存自检失败；或上层软件加载不成功；或逻辑文件丢失；或上层软件丢失 | ||
100毫秒亮100毫秒灭（绿灯） | 正在进行写FLASH操作或软件加载； | ||
300毫秒亮300毫秒灭（绿灯） | 正处在BIOS引导阶段（上电/复位过程中） | ||
100毫秒亮100毫秒灭（红灯） | BOOTROM自检失败；或者逻辑加载失败 |
在面板图上看不到的有2个光口，是主控板上集成的，用于PTN设备之间的对接。
对于PTN910的主控板上集成的2个端口指示灯是：L/A1、L/A2
第一种情况：L/A1都不亮，说明本端收不到对端的光，原因分析，光缆断，或者对端停电。
第二种情况：L/A1绿色和黄色来回闪烁，说明光路没有问题。
