ZXMP S325机柜结构和基本配置

机柜的基本配件

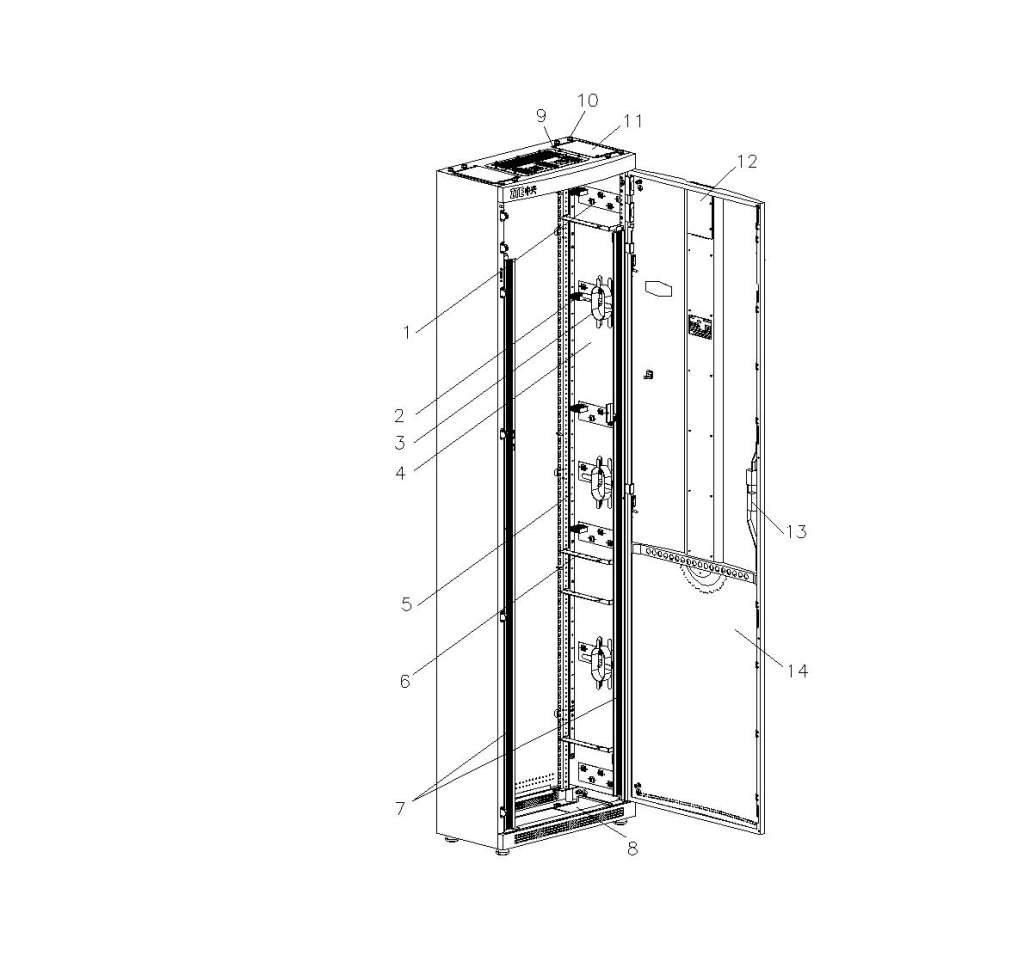

      以2200 mm高度的机柜为例，机柜的基本配件如图1-2所示

线缆固定板    2．电缆理线夹    3．光纤盘纤盒    4．机柜走线区      5．接地汇流排

安装托架      7．机柜走线区小门  8．底部出线孔  9．外部电源线出线孔  10．顶部安装孔

11．顶部出线孔      12．告警板    13．门锁  14．前门

                  图1-ZXMP S325机柜配件示意图

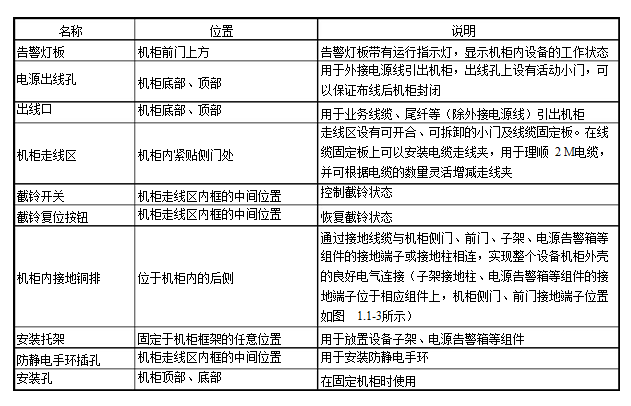

表1ZXMP S325机柜基本配件说明

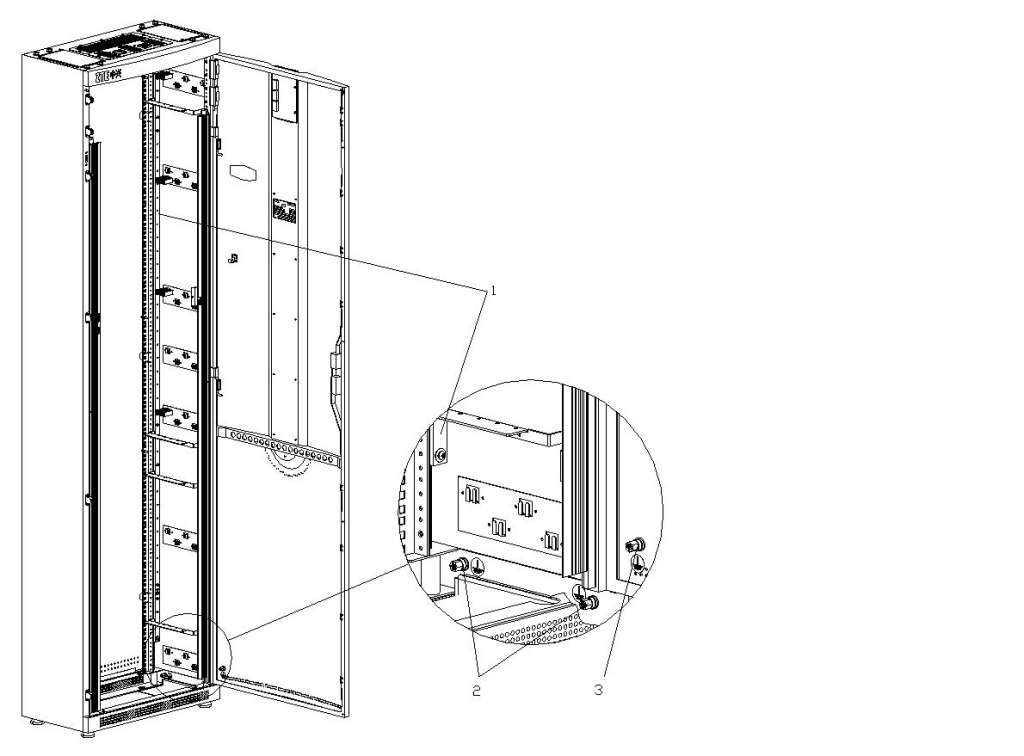

ZXMP S325机柜内设有接地铜排，机柜前门，侧门设有接地端子其位置如图2所示

1.机柜内接地汇流排   2．机柜侧门接地端子   3．机柜前门接地端子

                              图2  ZXMP S325机柜接地端子示意图

机柜的组成

       ZXMP S325整机采用标准的“IEC  19"机柜＋IEC设备子架”的结构形式，设备机

       柜及子架均基于前安装，前维护的思想进行设计。整机满足背靠背安装、前操作

       和前维护的使用要求。ZXMP S325设备子架也可通过改变安装支耳，安装在ETS

       标准机柜中。

机柜结构

     ZXMP S325机柜柜体采用金属材料制作，具有优良的电磁屏蔽性能和散热性能。

     ZXMPS325机柜的高度有2000 mm、2200 mm和 2600 mm三种规格。机柜外形尺

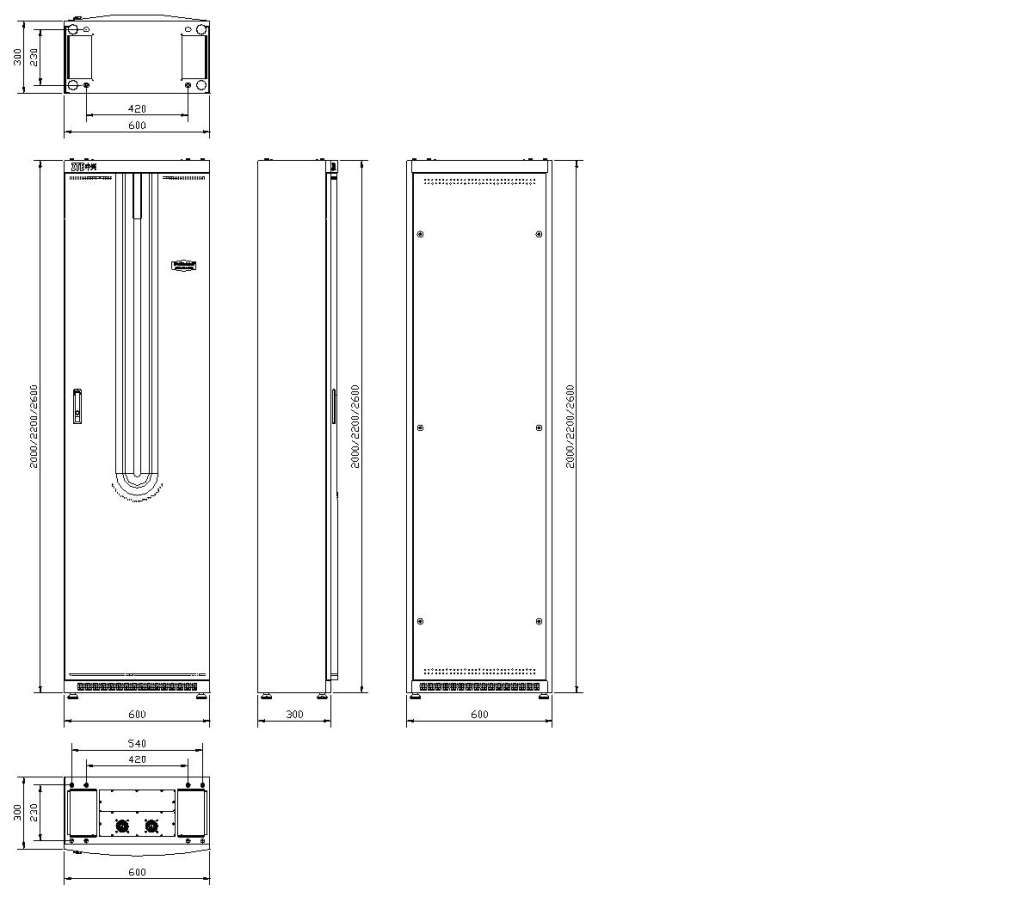

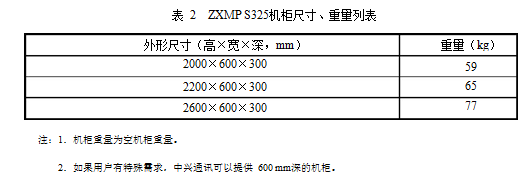

     寸示意如图2所示，机柜尺寸、重量说明如表2所示

图 2    ZXMP S325机柜外形尺寸示意图     单位：mm

机柜配置

         三种规格机柜的配置相似，其基本配置单元包括子架、电源分配箱。

         ZXMP S325 可以和中兴通讯其他SDH 设备： ZXMP S320、ZXMP S330、

         ZXMP S360、ZXMP S390、ZXMP S380、ZXMP S385灵活配合使用。

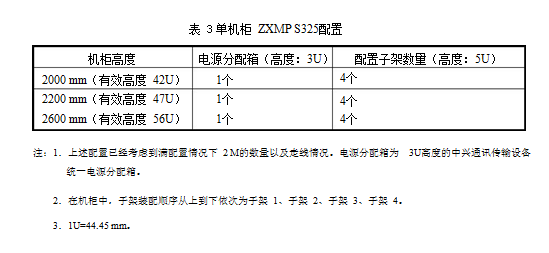

        ZXMP S325在单机柜中的配置情况如表3所示
