ZXMP S325 EOS分系统介绍
EOS分系统提供以太网电（光）接口接入，实现局域网间、局域网和广域网的业
务经过SDH系统互联功能。分系统包含SFEx6、EIFEx4、OIS1x4、BIFE单板，

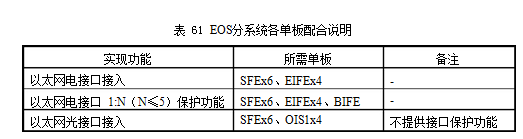

各单板配合如表61所示
子架插板位置
其中SFEx6 可用槽位为1~6。EIFEx4、OIS1x4 为接口板，可用槽位为L1~L6。
BIFE 板在系统需要以太网电接口1:N（N≤5）单板保护功能时使用，其可用槽位
为SFEx6保护板对应的业务接口板槽位，其中槽位1~4仅支持2条AU-4总线，
槽位5支持4条AU-4总线，槽位6根据系统所插入的时钟交叉板OCS4或OCS16，
支持4条或16条AU-4总线。
SFEx6板
1.单板功能
SFEx6板单板功能如下：
1）用户侧支持4个用户口（LAN接入接口），可处理4路以太网光或电信号。
其物理电接口由EIFEx4板提供，物理光接口由OIS1x4提。
2） 系统侧提供6个广域网方向，即提供6个N×2.176 M带宽的WAN接口
每个广域网方向可以根据需要配置1~46个VC-12（采用虚级联方式 ），能
够灵活实现2 M带宽到100M带宽的任意配置，所有的系统侧最多可以配置
252个VC-12，任意一个系统侧方向的业务由N（1~46）个绑定的VC-12
承载，绑定由网管配置完成，多路绑定的VC-12采用虚级联方式映射到VC-4
3）4个LAN接入接口间可以进行L2（OSI模型第二层）的线速交换，在透传
模式下，4个LAN接入接口和第1~4个WAN接口可以实现固定连接的完全透传功能。
4）单板支持两种VLAN模式：基于端口和基于TAG的VLAN。
所有的端口支持4094个VLAN ID。网管可以完成VLAN、流量控制、地址学习、生成树
QoS、Trunk等功能配置。
5）从AU总线中取出所下的时隙，并将支路业务映射到相应的AU时隙中，完成支路业务的通道保护
6）完成高阶、低阶通道开销的读取与插入
2.工作原理

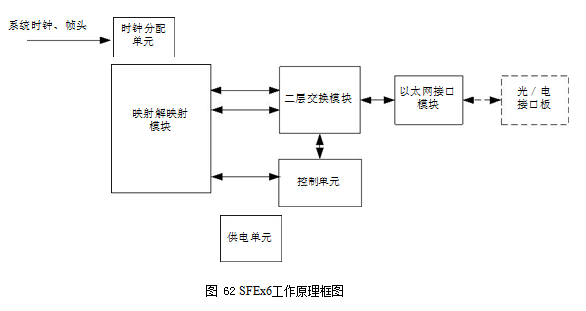

SFEx6 板用于实现以太网接口间的交换、映射和解映射SFEx6 板的工作原理框

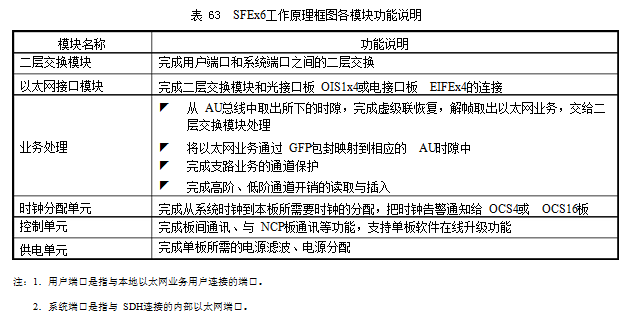

如图62所示 工作原理框图各功能模块说明如表63所示
面板说明
SFEx6板面板与LP1x1/LP1x2/LP4x1/LP4x2板类似
面板提供运行状态指示灯（RUN）、主备用指示灯（M/S）和告警指示灯（ALM）
EIFEx4板
1.单板功能
EIFEx4板单板功能如下：
1）完成SFEx6板的以太网电接口信号与外部的连接，提供4路RJ45接口。
2）提供以太网1:N电接口保护功能
3）根据OCS16或OCS4板送来的控制信号完成对外以太网业务是与工作板还
是保护板的连接。
2.工作原理
在接收侧，EIFEx4板接收外部输入的电信号，经过背板送往业务板处理
在发送侧，EIFEx4板接收经背板送入的业务板信号，将信号输出到外部设备
在单板1:N（N≤5）保护时，EIFEx4 板还根据OCS4 或OCS16 板送来的控制信
号完成对外信号是连接到工作板还是保护板的选择
3.接口说明

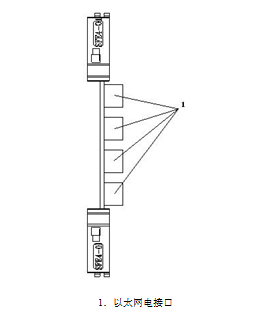

EIFEx4板提供以太网电接口，采用RJ45接口。其接口示意如图64所示
接口编号由上至下递增
图64 EIFEx4板接口示意图
EIFEx4板电接口支持10 M /100 M自适应的以太网端口，符合IEEE 802.3规范规
定，支持自动协商、双工、半双工工作模式，传输距离不小于100 m（100 M要
使用 CAT.5以上非屏蔽双绞线，10M使用CAT.3以上非屏蔽双绞线）。
OIS1x4板
1.单板功能
OIS1x4板为SFEx6板提供4路以太网光接口,单板发光接口支持激光器自动关断功能
2.工作原理
在接收侧，OIS1x4板接收外部输入的数据业务光信号完成高速数据业务信号的光/电转换，
信号分解以及线路信号的提取，并将处理后的电信号经过背板送往业务板处理
在发送侧，OIS1x4板接收经背板送入的业务板信号，完成数据业务高速信号复接线，
路信号的合成，并进行信号的电/光转换，输出光信号到外部设备
接口说明
OIS1x4板提供以太网光接口，连接器类型为LC/PC单板无面板其接口示意图如65所示
接口编号由上至下递增
OIS1x4板光接口支持100 M全双工工作模式，支持SFP光模块
BIFE板
1.单板功能
BIFE板单板功能如下：
1）完成保护板SFEx6和对应被保护工作板SFEx6的接口板EIFEx4的桥接功能
2）仅当系统需要实现以太网业务1:N（N≤5）单板保护时使用，插在SFEx6
2.工作原理
BIFE板将本槽位对应的业务信号转接到背板公用的备用信号插针
说明：BIFE板无面板无接口
六）分系统配置示例
EOS分系统功能配置如图66所示该配置可实现一组以太网电业务1:3
单板保护功能（即槽位 1的SFEx6板为保护板，槽位2、3、4的SFEx6板为工作板）
以及实现100 M以太网光业务处理等功能
